KDS1000系列直流電源是采用PWM技術的高頻開關式直流電源，模塊化設計，采用先進的DSP數字控制技術，確保直流電源輸出的高精度、低紋波、電壓電流動態響應速度快，且效率高達93%；與傳統的可控硅電源相比較，高頻開關式直流電源具有體積小，重量輕，紋波小，功率因數高、穩定性好等優點，特別是高電壓輸出穩定性尤其明顯；產品主要定位于電子電力生產、蓄電池行業、PCB板制造行業及通訊、PLC供電、機電老化試驗、研究單位、實驗室對高精度直流電源的需求。用于替代進口中大功率直流電源產品。
產品特點：
◇輸出電壓、電流、功率可以從零到全范圍可設定；
◇恒定電壓、 恒定電流、恒定功率之使用， 可自動交叉變換， 維持控制與保護兼顧特性；
◇LED顯示，5位數字電壓、電流顯示；
◇并機功能：外置M&S主-從并機端口，單機可通過系統設置任意切換主-從機，最多支持200臺同型號產品并機；
◇通訊接口： RS485、RS485、GPIB多種通訊接口可選，MODBUS-RTU標準通訊協議，標配0-5V模擬量信號接口；
◇穩壓精度高、 紋波電壓低；
◇具有過壓、 過流、 過溫、 短路保護功能；
◇輸入輸出隔離。
產品應用：
◇LED、節能燈等燈具測試及老化
◇開關電源、電源適配器
◇光伏、逆變器測試?yán)匣?/p>
◇航空航天、國防軍工
◇電動車電機、控制器、直流馬達測試及老化
◇電容器、電阻、繼電器、晶體管、傳感器等電子器件
◇電解、電鍍、腐蝕鋁箔加工等 液晶屏、觸摸屏等顯示器
◇汽車電子、直流電機、電機控制器、點煙器、影音測試?yán)匣?/p>

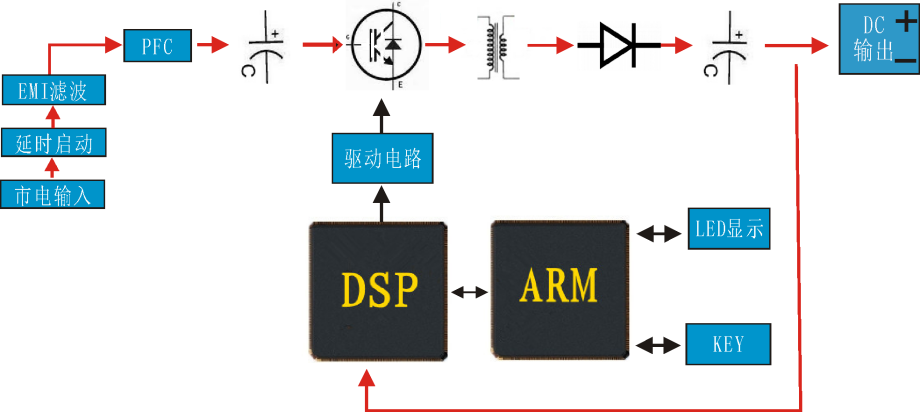

產品原理：
型號 Model | KDS系列見下列型號表 | ||
功率Power | 600W- 100 KW | ||
制作方式Working | 開關PWM | ||
輸入INPUT | 相數Phase | 1φ2W+PE 單相兩線+地線 或者3φ4W+PE 三相四線+地線 | |
電壓Voltage | 220 V±10 % 或者 380V±15% | ||
頻率Frequency | 47HZ-63HZ | ||
輸出OUTPUT | 電壓 Voltage | 0 - 100 %滿量程電壓可設定 | |
電流 Current | 0 - 100 %滿量程電流可設定 | ||
功率 Wattage | 0 - 100 %滿量程功率可設定 | ||
電流紋波 rms Voltage Ripple | 0.2%FS(滿量程)電壓 | ||
電流紋波 rms Current Ripple | 0.2%FS(滿量程)電壓 | ||
電源調整率 Line Regulation | ±0.1%FS | ||
負載調整率 Load Regulation | ±≤0.5%FS | ||
效率 Effciency | ≥93% | ||
電壓解析度 Voltage Resolution | Vo＜1000:0.1V；Vo≥1000V:1V | ||
電流解析度 Current Resolution | 輸出100A＞Io≥10A:分辨率0.01A； 輸出1000A＞Io≥100A:分辨率0.1A； 輸出Io≥1000A:分辨率1A。 | ||
顯示LED Display | 五位數字表電壓V,電流I | ||
設定 項目 | 電壓調節 CV | 0-100%額定電壓可調 | |
電流調節 CC | 0-100%額定電流可調 | ||
功率調節 CP | 0-100%額定功率可調 | ||
測量 精確度 | 電壓 Voltage | ±0.1%FS+5dgt | |
電流 Current | ±0.1%FS+5dgt | ||
功率 Wattage | ±0.1%FS+5dgt | ||
保護Protection | 過壓Over Voltage 過流Over Current 過溫 Over Temp 短路Short Circuit | ||
負載特性L(fǎng)oad speciality | 適用各種負載 | ||
電磁兼容 EMC | 輸入EMI濾波器 | ||
通訊接口Interface | RS485/RS232C | ||
絕緣電阻Insulation | 輸入對機殼 20MΩ 500VDC , 輸出對機殼 20MΩ 500VDC | ||
耐壓 Pressure resistance | 輸入對機殼 1500VAC 1分鐘 , 輸入對輸出 1500VAC 1分鐘 | ||
冷卻方式 Cooling | 風扇強制冷卻 | ||
運行環境 Environment | -10~45℃ 10-90%RH(不結露) | ||
重量/尺寸 Weight(Kg) | 依功率大小不同 | ||
