DS8000系列寬范圍高精度可編程直流電源帶主動式PFC,功率因素高達0.99,是采用PWM技術的高頻開關式直流電源，模塊化設計，采用先進的DSP數字控制技術，具有恒壓、恒流、恒功率模式輸出，可自動交叉變換，維持控制與保護兼顧特性，確保直流電源輸出的高精度、低紋波、快速瞬態響應，且效率高達93%；產品主要定位于電子電力生產、蓄電池行業、PCB板制造行業及通訊、PLC供電、機電老化試驗、直流電機測試、自動測試系統集成、醫療器械、工業、電池充電及模擬、混合動力汽車與光伏逆變器測試研究單位、實驗室對高精度直流電源的需求.
產品特點 Product features
◇帶主動PFC,功率因素高達0.99;
◇恒功率寬范圍電壓電流輸出;
◇采用高速DSP進行PID運算,直接輸出PWM,模塊化設計，高功率密度、體積小、大大降低故障率;
◇采用18bit高速ADC,快速精確測量電壓、電流值;控制電路采用高速CPU,穩壓精度,高紋波小;
◇具有9組記憶，可以將常用的參數(電壓、電流)設定，方便使用時調用，一次可執行100組不同電壓、電流、功率、上升時間、運行時間設定，并可連續做999999次循環測試,運行時間最短可設定1ms,此模式下可編輯多種輸出波形;
◇提供嵌入式智能化PC機監控系統，具有RS232、RS485、LAN、CAN、USB多種通訊接口，MODBUS-RTU標準通訊協議;
◇標配0-5V模擬量信號接口;
◇級聯功能：外置M&S主-從并機端口，單機可通過系統設置任意切換主-從機，最多支持200臺同型號產品并機;

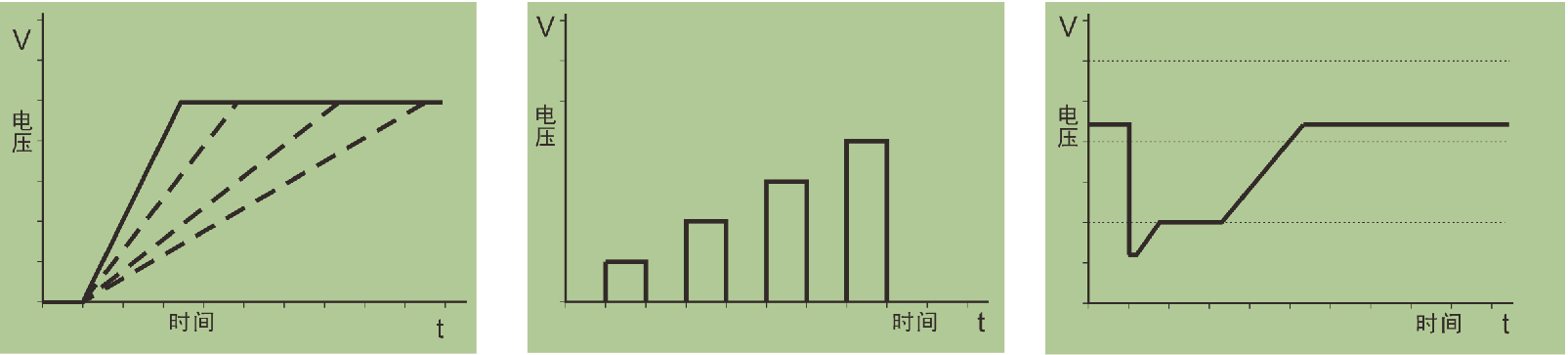

◇可設置電壓斜率和電流斜率，實現對電壓電流的變化速度控制，用來測試負載的穩定工作區間、保護點及穩定性，
◇彩色液晶顯示，中/英文界面，方便快捷的按鍵操作;
◇具有線壓降補償功能;
◇輸入輸出隔離;

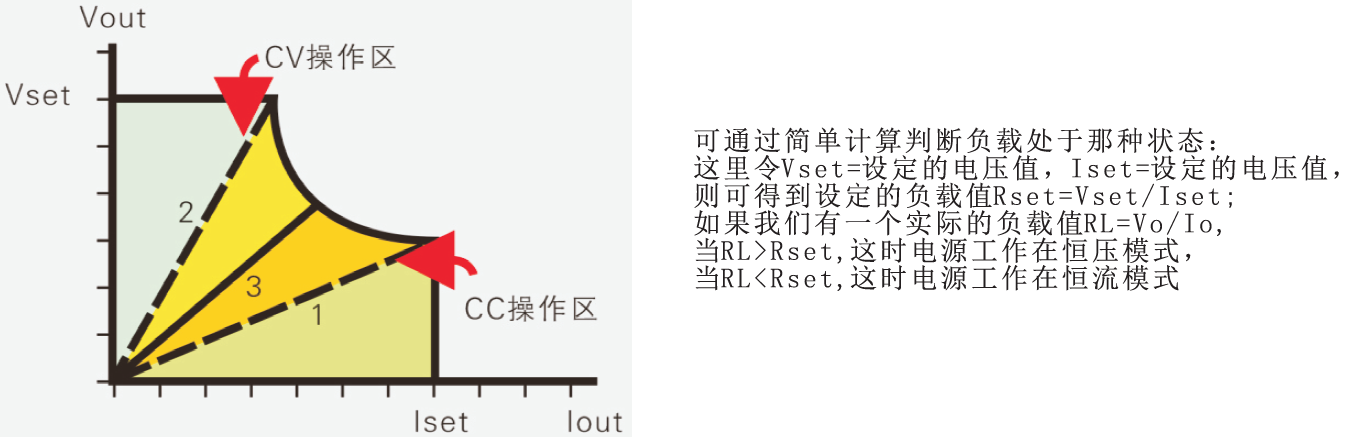

◇恒壓、恒流切換說明：在額定功率、電壓及電流輸出下，可自由組合所要的設定；輸出模式為恒定電壓（CV)和 恒定電流（CC）模式，輸出模式取決于電源的輸出電壓、電流的設定值和負載電阻的大小。如圖所示：曲線1和曲線代表兩個阻值不同的負載，當曲線1和Iset相交，電源工作在CC模式，當曲線2和Vset相交時，電源工作在CV模式.

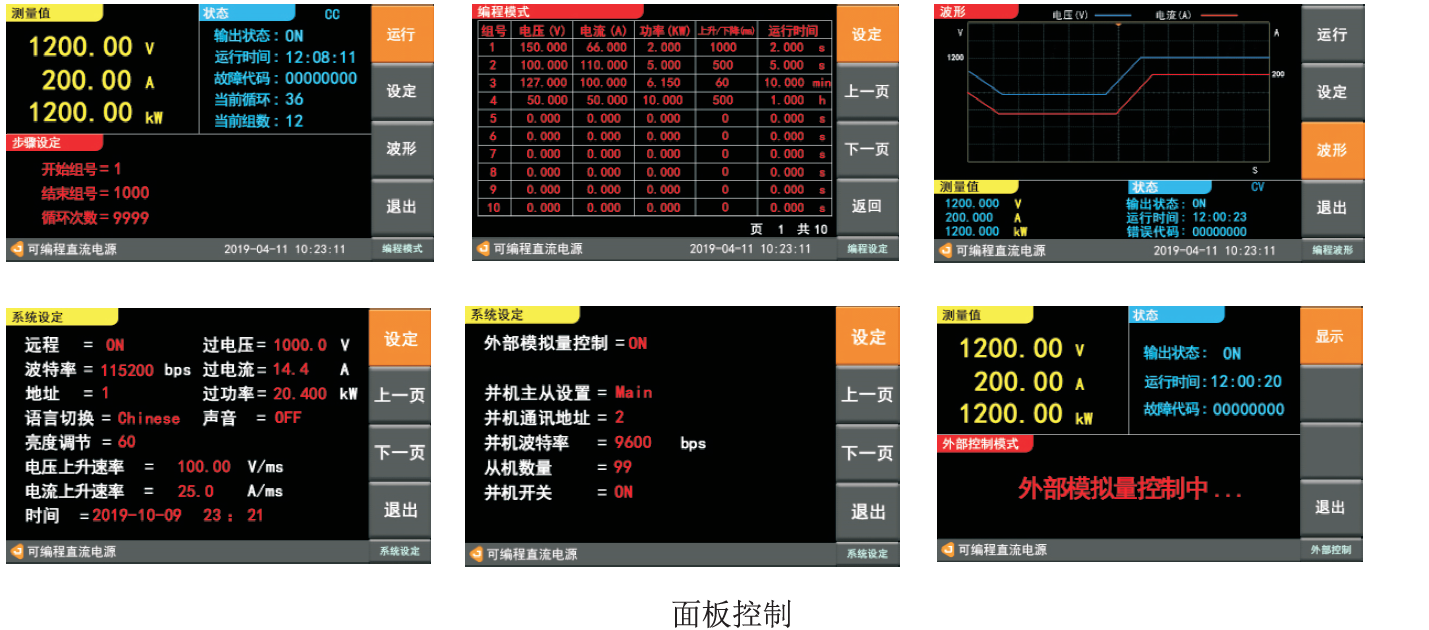

操作界面 Operating Interface
型號Model | KDS8001 | KDS8002 | KDS8003 | KDS8005 | KDS8010 | KDS8015 | KDS8020 | KDS8030 | KDS8050 | KDS8100 | ||
容量Power | 1KVA | 2KVA | 3KVA | 5KVA | 10KVA | 15KVA | 20KVA | 30KVA | 50KVA | 100KVA | ||
制作方式Working | SPWM(正弦脈寬調制) | |||||||||||
輸入 | 相數 Phase | 1φ2W+PE 單相兩線+地線 | 3φ4W+PE 三相四線+地線 | |||||||||
INPUT
| 電壓 Voltage | 220V±15% | 380V±15% | |||||||||
頻率Frequency | 47Hz - 63Hz | |||||||||||
功率因數 PFC | ≥0.98主動PFC | |||||||||||
交流輸出 | 相數Phase | 3φ4W+PE 三相四線+地線 | ||||||||||
AC OUTPUT
| 相電壓Phase Voltage | 低檔0-150.0VAC/高檔0-300.0VAC | ||||||||||
頻率Frequency | 10-500z，0.1Step | |||||||||||
最大相電流 Current | 低檔 | 8.4 | 16.8 | 25A | 42A | 84A | 126A | 168A | 252A | 420A | 840A | |
高檔 | 4.2 | 8.4 | 12.5 | 21A | 42A | 63A | 84A | 126A | 210A | 420A | ||
直流輸出 | 電壓 Voltage | 0-424V | ||||||||||
DC OUTPUT | 穩壓精度 Resolution | ±0. 2%FS (FS Resistor Load ) | ||||||||||
穩流精度Resolution | ±0. 2%FS (FS Resistor Load ) | |||||||||||
LCD顯示 Display | 電壓Vrms、電流Arms、頻率Fre、功率Wattage、功率因數PF、無功功率Q | |||||||||||
電源穩壓率Voltage Regulation | 0.10% | |||||||||||
負載穩壓率Load Regulation | 1% | |||||||||||
頻率穩定度Frequency Regulation | 0.01% | |||||||||||
電壓解析度Voltage Resolution | 0.1V | |||||||||||
頻率解析度Frequency Resolution | 0.001Hz | |||||||||||
波形失真度T.H.D | 0.5%(純阻性負載) | |||||||||||
測量 精確度 | 電壓Voltage | 0.2%FS+5dgt | ||||||||||
電流Current | 0.3%FS+5dgt | |||||||||||
功率Watt | 0.3%FS+5dgt | |||||||||||
頻率Frequency | 0.01%FS+5dgt | |||||||||||
設定 精確度 | 電壓Voltage | 0.10% | ||||||||||
頻率Current | 0.01% | |||||||||||
可編程組數 | 步階LIST | 共100組，每組可運行電壓、運行頻率、步階時間；最小時間設定10mS；循環次數999999 | ||||||||||
漸變STEP | 共100組，每組可運行起始電壓、終止電壓，線性變化時間；最小時間設定10mS；循環次數999999 | |||||||||||
存儲組數Memory | 共9組，每組可記憶電壓、頻率值，可方便調用 | |||||||||||
諧波編輯 Harmonics Editor | 可編輯任意諧波2-49次 | |||||||||||
啟始角度 Start angle | 0-360℃ | |||||||||||
通訊接口Interface | RS232C 【IEEE488. 2(GPIB)可選】 | |||||||||||
限流設定I-LIM Set | O-Max Current（超過電流設定值電源保護，停止輸出） | |||||||||||
限壓設定V-LIM Set | O-Max Voltage（超過電壓設定值電源保護，停止輸出） | |||||||||||
其它 | ||||||||||||
保護 Protection | 過流Over Current 過溫 Over Temp 過載Over Load 短路Short Circuit | |||||||||||
