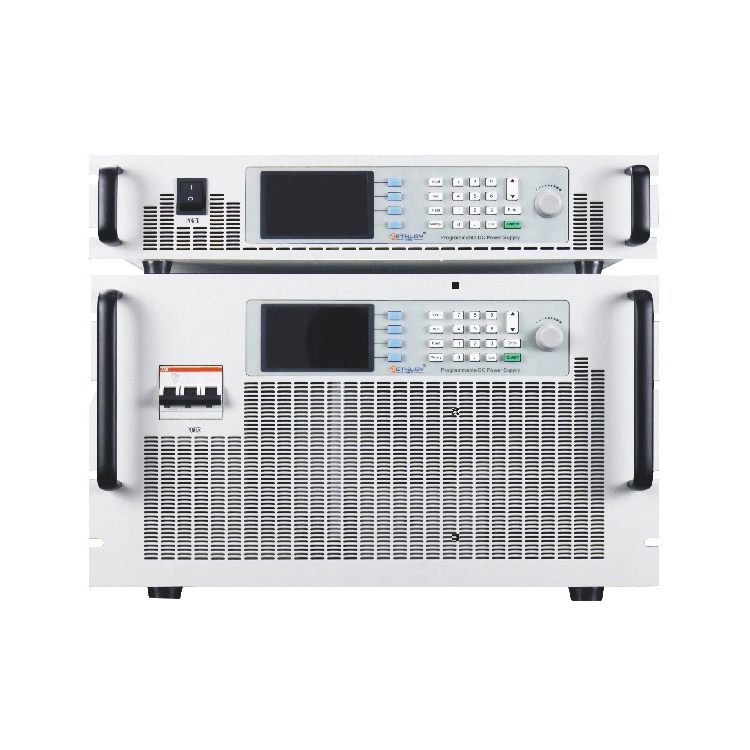

KDS2000系列開關式可編程直流電源是采用PWM技術的高頻開關式直流電源，模塊化設計，采用先進的DSP數字控制技術，具有恒壓、恒流、恒功率模式輸出，可自動交叉變換，維持控制與保護兼顧特性，確保直流電源輸出的高精度、低紋波、電壓電流動態響應速度快，且效率高達93%；與傳統的可控硅電源相比較，高頻開關式直流電源具有體積小，重量輕，紋波小，功率因數高、穩定性好等優點，特別是高電壓輸出穩定性尤其明顯；產品主要定位于電子電力生產、蓄電池行業、PCB板制造行業及通訊、PLC供電、機電老化試驗、直流電機測試、自動測試系統整合、醫療器械、工業、電池充電及模擬、混合動力汽車與光伏逆變器測試研究單位、實驗室對高精度直流電源的需求。用于替代進口中大功率直流電源產品。
產品特點：
◇采用高速KDSP進行PID運算,直接輸出PWM,模塊化設計，高功率密度、體積小、大大降低故障率;
◇控制電路采用高速CPU,穩壓精度高，紋波小;
◇采用16bit高速ADC,快速精確測量電壓、電流值;
◇具有恒壓、恒流、恒功率模式輸出，可自動交叉變換，維持控制與保護兼顧特性;
◇具有過壓、過流、過溫、短路保護功能，在系統中，可開啟過壓(OVP),過流(OCP),并可對數值進行修改;
◇具有9組記憶，可以將常用的參數(電壓、電流)設定，方便使用時調用，一次可執行100組不同電壓、電流、
◇功率、上升時間、運行時間設定，并可連續做999999次循環測試。運行時間最短可以設定1ms;
◇并機功能：外置M&S主-從并機端口，單機可通過系統設置任意切換主-從機，最多支持200臺同型號產品并機；
◇通訊接口： RS485、RS485、GPIB多種通訊接口可選，MODBUS-RTU標準通訊協議，標配0-5V模擬量信號接口；
◇數字式按鍵操作電壓、電流、時間設定
◇輸入輸出隔離.
◇恒壓、恒流切換說明：在額定功率、電壓及電流輸出下，可自由組合所要的設定；輸出模式為恒定電壓（CV)和恒定電流（CC）模式，輸出模式取決于電源的輸出電壓、電流的設定值和負載電阻的大小。如圖所示：曲線1和曲線代表兩個阻值不同的負載，當曲線1和Iset相交，電源工作在CC模式，當曲線2和Vset相交時，電源工作在Cv模式。
型號 Model | KDS2000系列（后附選型規格表） | |
功率 Power | 600W-2000KW | |
制作方式 Working | 開關 PWM | |
輸入INPUT | 相數 Phase | 1φ2W+PE 單相兩線 + 地線 /3φ4W+PE 三相四線 + 地線 |
電壓 Voltage | 220V±15%/380V±15% | |
頻率 Frequency | 50HZ±10% | |
輸出 OUTPUT | 電壓 Voltage | 0-100% 滿量程連續可調 |
電流 Current | 0-100% 滿量程連續可調 | |
電壓紋波 rms Voltage Ripple | 0.2%FS( 滿量程 ) | |
電流紋波 rms Current Ripple | 0.3%FS( 滿量程 ) | |
電源調整率 Load Regulation | ≤ ±0.1%FS | |
負載調整率 Load Regulation | ≤ ±0.5%FS | |
效率 Efficiency | ≥ 93% | |
時間精度 Time | Setting0.1sec+0.1% | |
電壓解析度 Voltage Resolution | Vo ＜ 1000:0.1V ； Vo ≥ 1000V:1V | |
電流解析度 Current Resolution | 輸出 100A ＞ Io ≥ 10A: 分辨率 0.01A ； 輸出 1000A ＞ Io ≥ 100A: 分辨率 0.1A ； 輸出 Io ≥ 1000A: 分辨率 1A 。 | |
功率解析度 Power Resolution | 功率＜ 10KW ，分辨率 1W; 功率≥ 10KW, 分辨率 0.1KW | |
設定項目 | 電壓調節 CV | 0-100% 額定電壓可調 |
電流調節 CC | 0-100% 額定電流可調 | |
功率調節 CP | 0-100% 額定功率可調 | |
設定精確度 | 電壓 Voltage | ±0.1%FS |
電流 Current | ±0.1%FS | |
功率 Wattage | ±0.1%FS | |
測量精確度 | 電壓 Voltage | 0.1%FS+2dgt |
電流 Current | 0.1%FS+2dgt | |
功率 Wattage | 0.1%FS+5dgt | |
存儲組數 Memory | 共 9 組，每組可記憶電壓、電流值，運行時間，可快速方便調用 | |
可編程組數 Programmable | 共 100 組，每組可記憶電壓、電流值，運行時間，可步階運行 | |
限流設定 I-LIM Set | O-Max Current （超過電流設定值電源保護，停止輸出） | |
限壓設定 V-LIM Set | O-Max Voltage （超過電壓設定值電源保護，停止輸出） | |
保護 Protection | 過壓 Over Voltage 過流 Over Current 過溫 Over Temp | |
負載特性 Load speciality | 適用各種負載 | |
電磁兼容 EMC | 輸入 EMI 濾波器 | |
通訊接口 Interface | RS232C/RS485/GPIB | |
絕緣電阻 Insulation | 輸入對機殼 20MΩ 500VDC , 輸出對機殼 20MΩ 500VDC | |
耐壓 Pressure resistance | 輸入對機殼 1500VAC 1 分鐘 , 輸入對輸出 1500VAC 1 分鐘 | |
冷卻方式 Cooling | 風扇強制冷卻 | |
運行環境 Environment | 0-40 ℃ 20-80%RH( 不結露 ) | |
