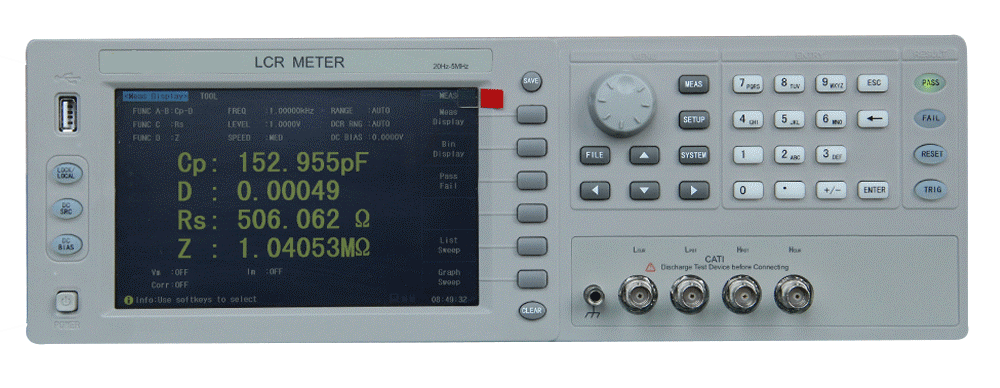

K836系列 LCR數字電橋是新一代高頻、寬測試范圍、6位測試分辨率的阻抗測試儀器，高達5MHz的測試頻率、10mV-5V的測試電壓、-5V~+5V的內置直流偏壓，可滿足元件與材料的所有測量要求，為產線質量保證、進貨檢驗及實驗室測量提供了保障?？蓮V泛應用于傳聲器、諧振器、電感器、陶瓷電容器、液晶顯示器、變?nèi)荻O管、變壓器等諸多電氣性能的分析。
K836系列超高速的測量速度使其特別適用于自動生產線的點檢機，壓電器件的頻率響應曲線分析。
K836系列所提供的Handler、RS232C、USB、GPIB等接口以及完善的命令系統可以輕松實現測試系統的組建。
性能特點:
■ 同時顯示四種不同的參數，組合靈活自如
■ 交直流參數可同時測量，無干擾、自消磁
■ 測試頻率20Hz ～ 5MHz，10mHz步進
■ 測試電平10mV ～ 5V，1mV步進
■ 基本準確度 0.1％
■ 高速高效測量：最快180次/秒
■ 內置連續偏壓-5V~+5V，并支持偏流模式
■ 自動DUT觸發功能：器件即插即測，單次顯示測量結果及判別
■ 電壓或電流的自動電平調整（ALC）功能
■ V、I測試信號電平監視功能
■ 靈活的極限比較器：支持容限模式、順序模式和參數交換
■ 多參數通過測試功能，快速簡便判別器件合格/不合格
■ 強大的列表掃描功能：可混合掃描各種激勵源及顯示各種不同的參數
■ 全新的圖形掃描功能：支持頻率/電平/偏置，使元件分析細致入微
■ 完備的用戶修正功能：支持多達64點點頻修正
■ 豐富的通訊接口：RS232C/USB-CDC/USB-TMC/HANDLER/GPIB
■ 2m/4m測試電纜擴展（選件）
■ 中英文可選操作界面
■ USB存儲支持多種模式：存儲測試數據的CSV和TXT格式，存儲屏顯圖像的BMP,PNG,GIF格式，支持U盤存儲/調用設置文件，支持U盤固件升級
■ 參數保存與調用：所有參數即時保存，關機不丟失，同時支持內部120組，外部600組存儲與調用
測量功能 | |||
測量參數 | |Z|,C,L,R, X, |Y|,B,G,D,Q,θ,DCR | ||
基本精度 | 0.1% | ||
測試速度 | 快速: 180, 中速: 25,慢速: 5 (次/秒) | ||
等效電路 | 串聯, 并聯 | ||
量程方式 | 自動, 保持 | ||
顯示方式 | 直讀，Δ ，Δ％ | ||
觸發方式 | 內部、手動、自動DUT、外部、總線 | ||
校正功能 | 開路/短路/負載，全頻清零、64點點頻清零 | ||
圖形掃描 | 頻率、電平、偏置電壓/電流 | ||
列表掃描 | 20點頻率、電平、偏置電壓/電流 | ||
顯示器 | 800*480，7寸TFT彩屏 | ||
存儲器 | 內部120組，外部U盤600組 | ||
測試信號 | |||
測試頻率 | K836-5 | 20Hz – 5MHz, 分辨率：10mHz | |
K836-2 | 20Hz – 2MHz, 分辨率：10mHz | ||
輸出阻抗 | 10Ω, 30Ω, 50Ω, 100Ω | ||
測試電平 | f≤1MHz,10mV ～ 5V，分辨率：10mV; f＞1MHz,10mV ～ 1V，分辨率：10mV | ||
內部直流偏置源 | 電壓模式 | -5V ～ +5V，1mV步進 | |
電流模式(內阻為100Ω) | -50mA ～ 50mA , 100uA步進 | ||
測量顯示范圍 | |||
|Z|, R,X | 0.0001Ω - 99.9999MΩ | ||
|Y|, G, B | 0.0001uS – 999.999S | ||
C | 0.00001pF – 99.9999mF | ||
L | 0.00001μH – 99.9999kH | ||
D | 0.00001 - 9.99999 | ||
θ(Deg) | -179.9° – 179.9° | ||
θ(Rad) | -3.14159 – 3.14159 | ||
Q | 0.01 - 99999.9 | ||
Δ% | -999.99% - 999.99% | ||
DCR | 1mΩ - 99.9999MΩ | ||
比較器和接口 | |||
比較器 | 10檔分選，BIN0 – BIN9，NG,AUX ,PASS/FAIL LED顯示 | ||
接口 | RS232C/USB-HOST/USB-CDC/ USB-TMC/HANDLER/GPIB（選件）/SCANNER（選件） | ||
性能能特點溫度 & 濕度 | 0°C - 40°C, ≤90%RH | ||
電源要求 | 電壓 | 99V - 242V | |
頻率 | 47.5Hz - 63Hz | ||
功耗 | ≤60 VA | ||
尺寸(W×H×D) | 400mm×132mm×350mm | ||
重量 | 約 5.0kg | ||
